1.風機用途與特性

1.1風機原理

多級離心鼓風機是通過高速旋轉的葉輪對氣體做功，使氣體壓力提高，速度增大，具有一定壓力的氣體以較高速度從葉輪邊緣流出，流入擴壓器，氣體速度降低，氣體的一部分動能轉化為勢能，從而使氣體的壓力繼續升高，爾后氣體流經彎道及回流器進入下一級壓縮單元繼續壓縮；如此經過多級葉輪壓縮后，達到要求壓力的氣體，由蝸殼匯集并經排氣口送入系統。

1.2用途與分類

該風機主要廣泛應用于各種冶煉鍋爐、洗煤廠、礦山浮選、污水處理、化工造氣等需要輸送空氣的場合，亦可用于輸送其他無腐蝕性氣體，如高爐送風，污水處理曝氣鼓風、焦?fàn)t煤氣、豎爐燒結送風等。

1.3結構、技術性能

鼓風機構造主體為鑄造機體，由進氣機殼、出氣機殼和中間機殼組成，一般根據顧客流量和壓力需求，中間機殼串聯組合可組成2~8級增壓風機，特殊用戶可組合到10級，升壓最高可達98KPa。當前在制機型流量可覆蓋35~220 m3/min 。

級間采用多級迷宮密封，進出口兩端采用多級迷宮密封加碳環組合密封，最大程度的防止和減少了泄露，同時配合科學的擴壓穩流和回流器，風機效率提升到國際最為先進的水平。

軸系鋼制零件均采用調質處理，葉輪等鋁合金零件均采用T6處理，確保了加工尺寸穩定性、功能要求和使用壽命要求。精密鑄鋁葉輪精加工后，先做靜平衡校驗合格后，按順序裝在主軸上，再做動平衡校驗，平衡等級G2.5(ISO1940),有效杜絕了高速運轉下的有害振動的產生。

軸承采用SKF或顧客指定品牌，潤滑為軸承專用潤滑油加強制風冷，確保軸承長時間在75℃以下工況下運轉。

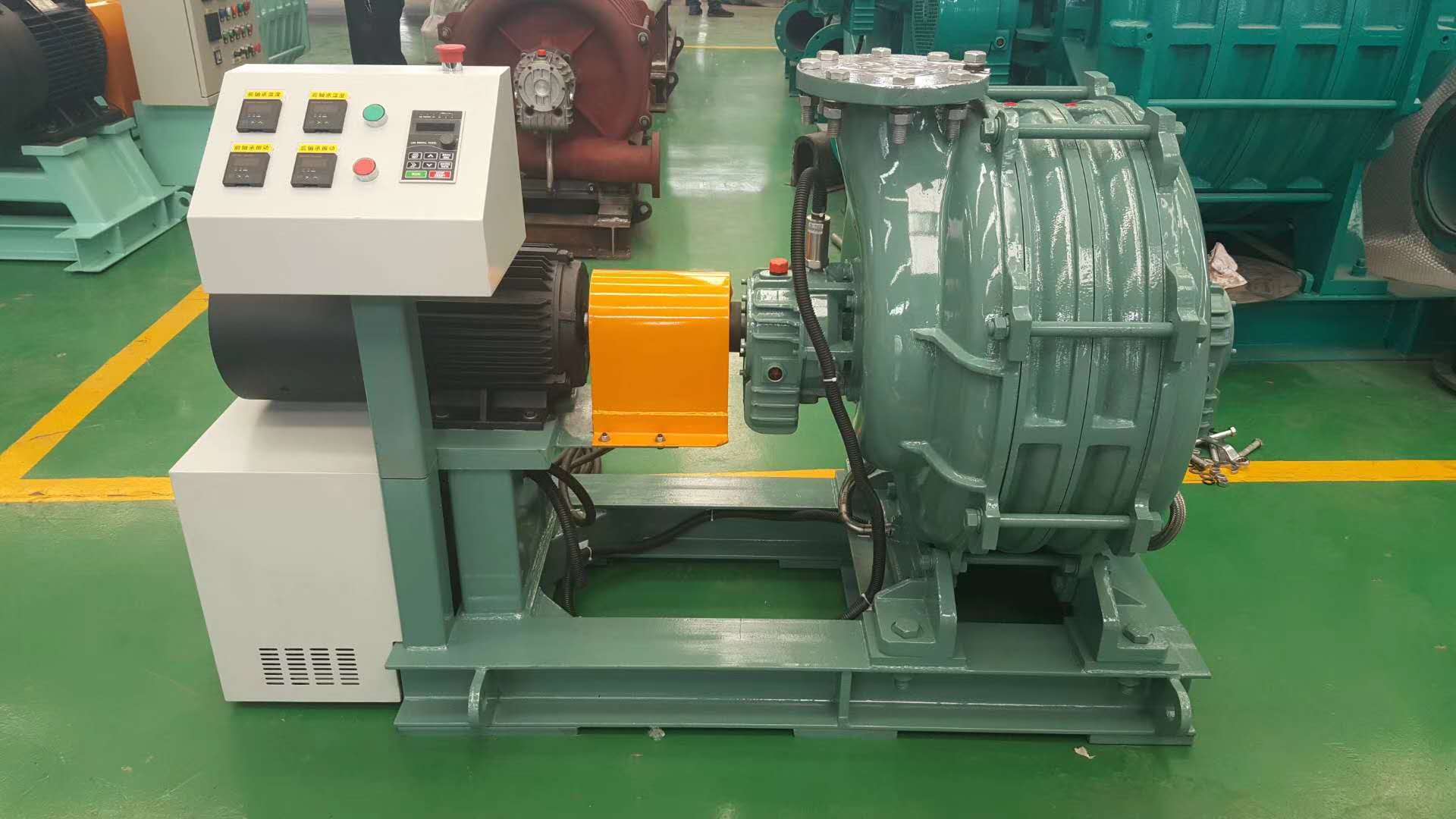

該機采用變頻電機直接驅動，鼓風機與電機之間采用聯軸器直連。風機軸承處配備溫度、振動傳感器，以預防溫度過高或振動加劇導致風機損壞。同時在鼓風機機體和底座上均加裝起吊孔位、掛鉤或起吊環，便于安裝和維修。

風機在出廠前均在試驗臺架上試車，進行空氣動力測試采集，并將數據匯總形成出口升壓、進口流量和效率性能曲線，并備案保存。

風機常規參照指標如下：

50. 進口流量（風量）：風機達到標定轉速時，進口流量一般在標定流量75%~105%區間變化，進口流量由大到小變化時，升壓則由小到大變化。
